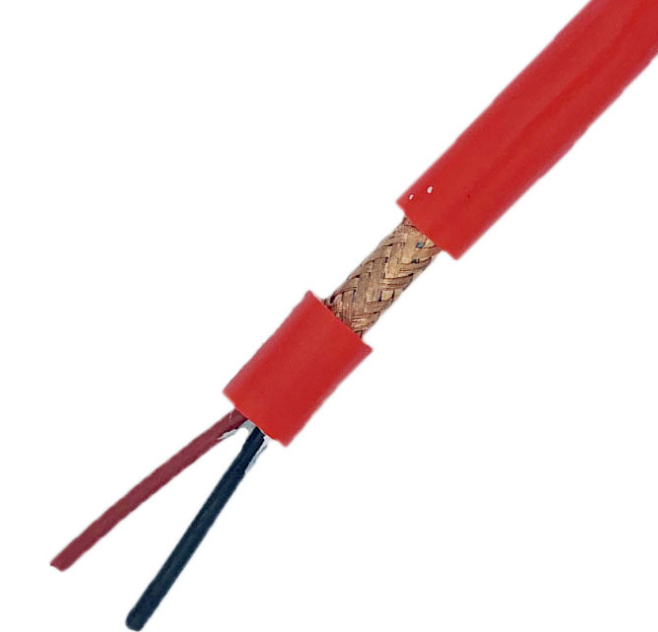

- 商品名称：硅橡胶补偿导线KCH-GG
- 添加时间：2026-03-16 11:06:17
- 电 话：0550-7021698
邮 箱：918598335@qq.com
一、产品特点及用途
硅橡胶补偿导线KCH-GG KCH-GPG适用于高温180℃低温-60℃的恶劣环境中与热电偶、检流计及各种温控仪表的连接线。硅橡胶补偿导线KCH-GG KCH-GPG具有耐酸碱、耐化学试剂、耐老化等特性。本产品采用绞合软导体，故可用于各种移动场合。
二、产品执行标准：GB/T4989-2004
三、产品型号及名 称
型 号 | 名 称 |
KCH-GG | 硅橡胶绝缘及护套耐热用KC型补偿导线(电缆) |
KCH-GPG | 硅橡胶绝缘及护套对绞对屏蔽耐热用KC型补偿电缆(电线) |
KCH-GPGP | 硅橡胶绝缘及护套对绞对屏总屏蔽耐热用KC型补偿电缆 |
KCH-FG | 氟塑料绝缘硅橡胶护套耐热用KC型补偿导线(电缆) |
KCH-FPG | 氟塑料绝缘硅橡胶护套对绞屏蔽耐热用KC型补偿导线(电缆) |
KCH-FPGP | 氟塑料绝缘硅橡胶护套对绞对屏总屏蔽耐热用KC型补偿电缆 |
注：1、如需其它型号产品，只需改写型号的D一项，如EXH-GPGP等；
2、如需本安型和阻燃型产品，分别在原型号前加“IA”和ZRB、ZRC表示；
3、表中“P”为铜丝屏蔽，可改用：P1-镀锡丝屏蔽，P2-铜带屏蔽。
四、生产范围
标称截面 | 导体结构㎜ | 生产对数 | |
根/单丝直径 | 补偿导线 | 补偿电缆 | |
0.5 | 7/0.30 | 1 | 2—24 |
1.0 | 7/0.43 | ||
1.5 | 7/0.52 | ||
2.5 | 19/0.41 | 2—19 | |
五、补偿导线外型尺寸及参考重量
芯数×截面mm2 | 成品电缆大外径mm | 计算重量kg/km | ||||||
GG | GPG | FG | FPG | GG | GPG | FG | FPG | |
2×0.5 | 4.1×6.5 | 4.7×7.0 | 3.6×5.5 | 4.3×6.2 | 32 | 53 | 30 | 48 |
2×1.0 | 4.7×7.6 | 5.4×8.1 | 4.3×6.6 | 4.9×7.2 | 48 | 73 | 46 | 67 |
2×1.5 | 5.5×8.7 | 6.1×9.4 | 4.8×7.4 | 5.5×8.1 | 70 | 98 | 61 | 84 |
2×2.5 | 6.4×10.5 | 7.1×11.2 | 5.8×9.1 | 6.4×9.8 | 103 | 139 | 95 | 124 |
