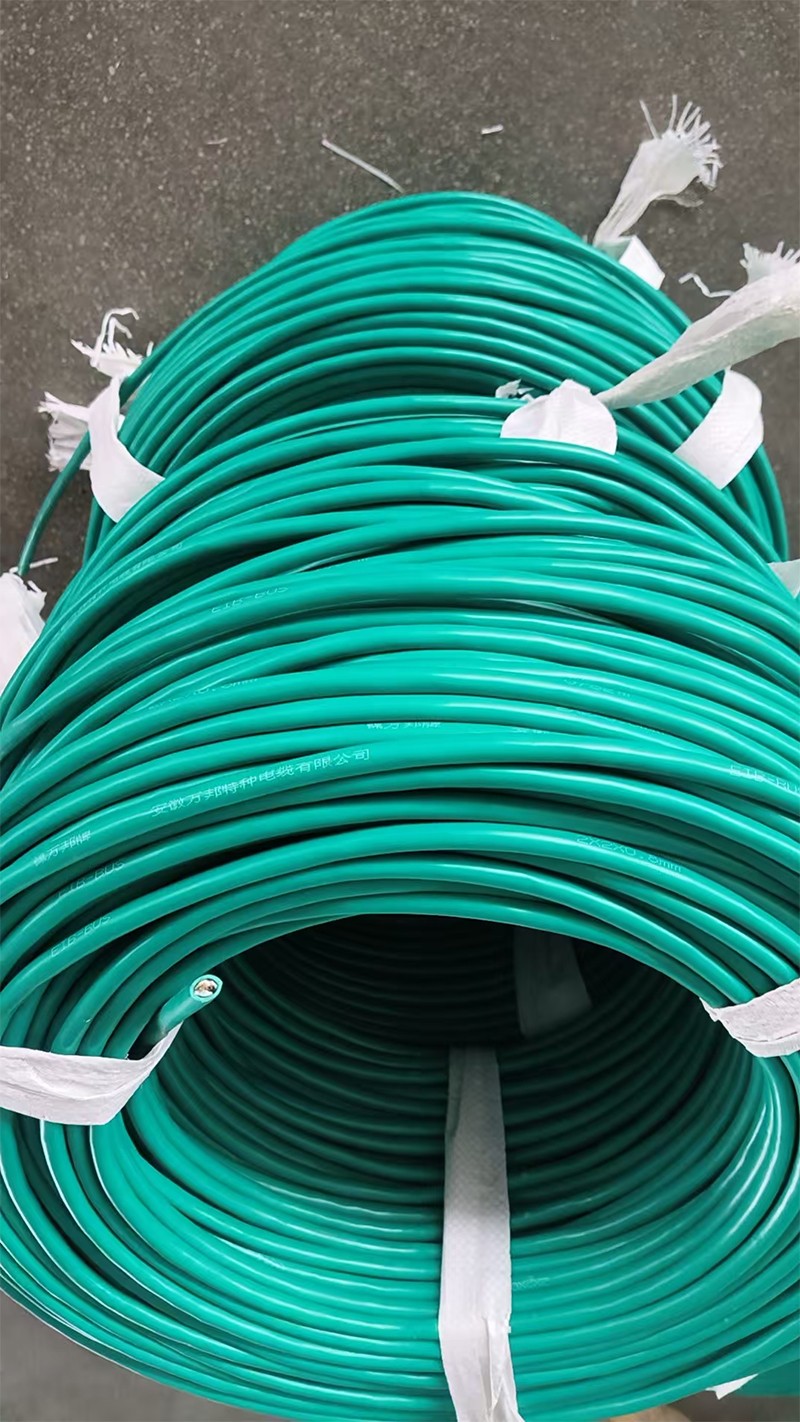

EIB-BUS 2 * 2 * 0.8mm² 电缆详解

1. 电缆名称解析

EIB-BUS：指安装总线（Installation Bus），是一种用于智能建筑自动化（如照明、遮阳、空调、安防等）的通信协议和总线系统。

2 * 2 * 0.8mm²：表示电缆的具体结构：

2组双绞线（2 * 2），每组由2根导线绞合而成，用于差分信号传输，提高抗干扰能力。

0.8mm²：每根导线的横截面积为0.8平方毫米，影响电缆的载流量、柔韧性和机械强度。

2. 电缆结构与特点

参数 说明

导体材质 通常为高纯度无氧铜（OFC），导电性好，电阻低。

绝缘材料 一般为PVC（聚氯乙烯）或XLPE（交联聚乙烯），提供电气绝缘和机械保护。

绞合方式 双绞线设计，减少电磁干扰（EMI），提高信号稳定性。

护套材料 可能是PVC或PUR（聚氨酯），增强耐磨、耐油、阻燃等性能。

线径 0.8mm² 导线，适用于短距离通信（如楼宇自动化），兼顾柔韧性和载流能力。

3. 主要应用场景

EIB-BUS 电缆主要用于 智能建筑自动化系统，典型应用包括：

✅ 智能照明控制（调光、开关、场景切换）

✅ 遮阳/窗帘控制（电动窗帘、百叶窗）

✅ 暖通空调（HVAC）监控（温度、湿度调节）

✅ 安防系统集成（门禁、报警联动）

✅ 能源管理（电力监测、负载控制）

4. 技术参数参考

参数 典型值

导体材质 无氧铜（OFC）

绝缘电阻 ≥100MΩ/km

工作温度 -20℃ ~ +70℃（PVC护套） / -40℃ ~ +90℃（PUR护套）

阻燃等级 EN 50265 / IEC 60332-1（可燃性测试）

MAX传输距离 通常≤1km（取决于波特率和信号质量）
